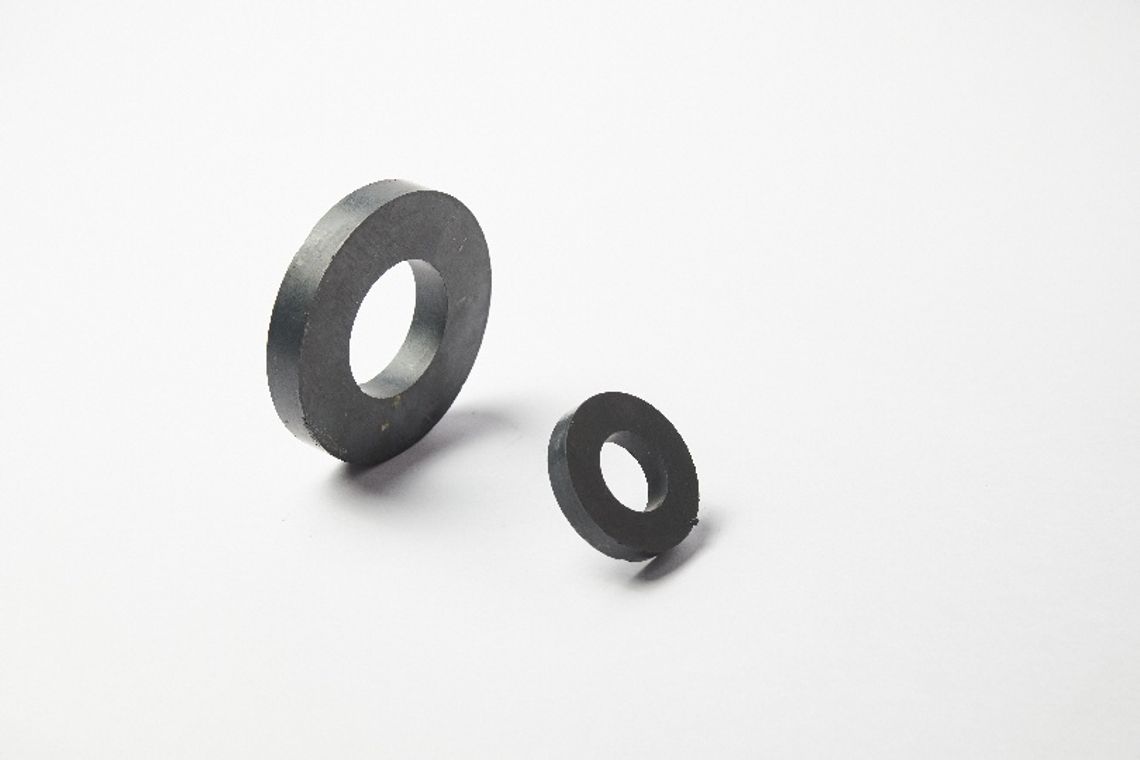

Magnesy ferrytowe (ceramiczne): wybór, zastosowania, porady

Główne zastosowania magnesów ferrytowych: gdzie sprawdzają się najlepiej?

Magnesy ferrytowe, dzięki swojej relatywnie niskiej cenie i dobrej odporności na korozję, znajdują szerokie zastosowanie w wielu dziedzinach przemysłu i życia codziennego. Z mojego doświadczenia wynika, że są one niezastąpione w sytuacjach, gdzie kluczowa jest efektywność kosztowa i stabilna praca w zmiennych warunkach środowiskowych. Poniżej przedstawiam listę najbardziej typowych aplikacji:

• Silniki elektryczne i generatory: Ferryty są podstawą budowy silników prądu stałego, silników krokowych oraz generatorów, gdzie ich stałe pole magnetyczne jest niezbędne do konwersji energii.
• Separatory magnetyczne: Wykorzystywane do oddzielania cząstek ferromagnetycznych z surowców sypkich lub płynnych, np. w przemyśle recyklingowym czy spożywczym.
• Głośniki i mikrofony: Ze względu na stabilność pola i ekonomiczność, są powszechnie stosowane w przetwornikach elektroakustycznych.
• Czujniki magnetyczne: Służą do detekcji pozycji, prędkości czy obecności metali, np. w systemach ABS, czujnikach zbliżeniowych czy przepływomierzach.
• Magnetyczne zamki i elementy mocujące: Proste i skuteczne rozwiązania w meblarstwie, drzwiach czy systemach zamykania.
• Zabawki edukacyjne i pomoce dydaktyczne: Popularne ze względu na bezpieczeństwo i dostępność.

Kluczowe parametry doboru magnesów ferrytowych: jak wybrać optymalny?

Aby właściwie dobrać magnes ferrytowy do Twojej aplikacji, musisz zrozumieć jego podstawowe parametry magnetyczne. Prawidłowy dobór zapobiegnie niedoborowi siły magnetycznej lub niepotrzebnemu przewymiarowaniu systemu. W zakresie doboru i zakupu najlepiej korzystać z oferty najlepszych producentów jak https://topmagnesy.com/kategoria-produktu/magnesy-ferrytowe/

Oto parametry, na które zawsze zwracam uwagę:

• Maksymalny iloczyn energetyczny (BHmax): Jest to najważniejszy parametr, który określa maksymalną gęstość energii magnetycznej, jaką magnes może magazynować. Wyrażany w kilodżulach na metr sześcienny (kJ/m³) lub mega-gausach oersteda (MGOe). Wyższa wartość BHmax oznacza silniejszy magnes. Przy doborze staraj się dążyć do wartości BHmax jak najbliższej punktowi pracy, aby optymalnie wykorzystać materiał.
• Remanencja (Br): Określa gęstość strumienia magnetycznego pozostającego w magnesie po usunięciu zewnętrznego pola magnetyzującego. Mierzona w teslach (T) lub gaussach (G). Wysoka remanencja oznacza silne pole magnetyczne. Jest to kluczowy parametr dla aplikacji wymagających silnego pola w szczelinie.
• Koercja (Hcj lub Hcb): Reprezentuje odporność magnesu na rozmagnesowanie przez zewnętrzne pole magnetyczne lub pod wpływem temperatury. Mierzona w kiloamperach na metr (kA/m) lub oerstedach (Oe). Wyróżniamy koercję wewnętrzną (Hcj) i koercję dla indukcji (Hcb). Wysoka koercja jest niezbędna w aplikacjach, gdzie magnes jest narażony na silne pola od innych komponentów (np. silniki) lub pracuje w podwyższonych temperaturach.
• Dopuszczalna temperatura pracy: Magnesy ferrytowe są bardziej odporne na temperaturę niż magnesy neodymowe, ale ich właściwości magnetyczne maleją wraz ze wzrostem temperatury. Ferryty twarde mają punkt Curie (Tc) w granicach 450-460°C, ale maksymalna temperatura robocza, przy której magnes zachowuje stabilne parametry, jest znacznie niższa i zwykle wynosi od 180°C do 250°C, w zależności od gatunku materiału. Zawsze upewnij się, że temperatura w Twojej aplikacji nie przekracza dopuszczalnej dla wybranego gatunku magnesu, aby uniknąć trwałego rozmagnesowania.

Jak weryfikować parametry?

Pamiętaj, aby zawsze porównywać dane techniczne z kart katalogowych producentów. Jeśli masz wątpliwości co do konkretnego gatunku, poproś o krzywą histerezy magnetycznej dla danej temperatury pracy – to najlepszy sposób na ocenę stabilności i wydajności magnesu.

Wpływ kształtu i wymiarów magnesu na pole magnetyczne i czułość urządzeń: projektowanie dla precyzji

Kształt i wymiary magnesu ferrytowego mają fundamentalne znaczenie dla dystrybucji i intensywności pola magnetycznego, a co za tym idzie, dla czułości i efektywności Twojego urządzenia. To nie tylko kwestia siły magnesu, ale sposobu, w jaki ta siła jest "dostarczana" do miejsca docelowego. Moje doświadczenie pokazuje, że nawet niewielka zmiana geometrii może mieć duży wpływ na wydajność.

• Koncentracja pola: Małe magnesy o wysokim stosunku powierzchni do objętości (np. cienkie płytki) mogą generować silne pola lokalnie, ale ich zasięg jest ograniczony. Grubsze magnesy o większej objętości generują silniejsze i bardziej rozległe pola.
• Kształt a rozkład strumienia: Magnesy pierścieniowe lub cylindryczne z polaryzacją osiową generują pole skupione wzdłuż osi, idealne dla cewek i czujników Halla. Magnesy łukowe (segmenty) są optymalne dla silników, gdzie muszą współgrać z wirnikiem. Magnesy blokowe zapewniają równomierne pole na swojej płaskiej powierzchni.
• Wpływ na czułość czujników: W czujnikach precyzyjnych, takich jak te oparte na efekcie Halla, kluczowe jest, aby pole magnetyczne miało stabilną i przewidywalną gęstość w obszarze aktywnego elementu czujnika. Zbyt mała szczelina powietrzna lub nieregularny kształt magnesu mogą prowadzić do nieliniowości lub szumów. Optymalny kształt i rozmiar pozwolą na uzyskanie silnego, jednolitego pola w precyzyjnie określonej przestrzeni.

Praktyczna wskazówka: Do projektowania skomplikowanych układów magnetycznych, gdzie precyzyjny rozkład pola jest krytyczny, zalecam korzystanie z oprogramowania do analizy elementów skończonych (FEA). Pozwala to na wirtualne testowanie różnych geometrii magnesów i układów ferromagnetycznych, zanim wykonasz fizyczny prototyp, oszczędzając czas i koszty.

Metody montażu magnesów ferrytowych: jak zapewnić trwałe połączenie?

Prawidłowy montaż magnesu ferrytowego jest równie ważny jak jego dobór. Niewłaściwa technika może prowadzić do uszkodzenia magnesu, jego odspojenia lub obniżenia wydajności. Pamiętaj, że ferryt jest materiałem kruchym, dlatego wymaga ostrożności.

1. Klejenie magnesów ferrytowych

Klejenie to jedna z najpopularniejszych metod montażu, oferująca równomierne rozłożenie naprężeń i dobrą izolację mechaniczną. Aby klejenie było skuteczne, należy przestrzegać ściśle określonej procedury:

Szczegółowe instrukcje przygotowania powierzchni przed klejeniem:

1. Czyszczenie: Użyj izopropanolu (IPA) lub acetonu technicznego, aby dokładnie odtłuścić powierzchnie klejone (zarówno magnesu, jak i podłoża). Pamiętaj, aby zawsze stosować nowe, czyste ściereczki, aby uniknąć przeniesienia zanieczyszczeń. Powtarzaj czyszczenie, aż ściereczka pozostanie czysta.
2. Zmatowienie (opcjonalnie, ale zalecane): W przypadku niektórych podłoży (np. gładkich metali lub tworzyw sztucznych) delikatne zmatowienie powierzchni drobnym papierem ściernym (np. P220-P320) lub włókniną ścierną może zwiększyć adhezję mechaniczną. Po zmatowieniu ponownie dokładnie oczyść powierzchnię z pyłu.
3. Primer (opcjonalnie, ale często kluczowe): W zależności od wybranego kleju i podłoża, może być konieczne zastosowanie dedykowanego primera. Primery chemicznie modyfikują powierzchnię, zwiększając jej reaktywność z klejem. Zawsze sprawdź zalecenia producenta kleju dotyczące konkretnych primerów. Aplikuj cienką, jednolitą warstwę i pozwól jej odparować zgodnie z instrukcją.

Konkretne rekomendacje doboru kleju i kontroli grubości spoiny:

Wybór kleju jest krytyczny. Do magnesów ferrytowych najlepiej sprawdzają się:

• Kleje epoksydowe dwuskładnikowe: Zapewniają wysoką wytrzymałość mechaniczną, odporność na temperaturę i wiele chemikaliów. Są idealne do trwałych połączeń. Wybieraj epoksydy o odpowiedniej lepkości i czasie otwartym pracy, dopasowanym do skali Twojej aplikacji.
• Kleje cyjanoakrylowe (super glue): Szybkoschnące, dobre do małych magnesów i szybkiego montażu, ale ich wytrzymałość na odrywanie i odporność na temperaturę są niższe niż epoksydów. Używaj z umiarem i raczej do mniej krytycznych zastosowań.
• Kleje poliuretanowe: Oferują pewną elastyczność, co może być korzystne w aplikacjach narażonych na wibracje lub różnice temperatur.

Kontrola grubości spoiny: Optymalna grubość spoiny zależy od kleju, ale zazwyczaj wynosi od 0.1 do 0.3 mm. Zbyt gruba spoina zmniejsza wytrzymałość, zbyt cienka może nie wypełnić nierówności powierzchni. Użyj dystansów lub elementów pozycjonujących, aby zapewnić jednolitą grubość spoiny.

Procedury utwardzania kleju:

Zawsze postępuj zgodnie z instrukcją producenta kleju. Typowe procedury obejmują:

• Czas otwarty (pot life): Czas, w którym klej nadaje się do aplikacji po wymieszaniu składników.
• Czas wiązania wstępnego (fixture time): Czas, po którym klejona część może być przeniesiona bez ryzyka przemieszczenia.
• Pełny czas utwardzania: Czas potrzebny na osiągnięcie pełnej wytrzymałości mechanicznej. Może to być od kilku godzin do kilku dni w temperaturze pokojowej. Niektóre kleje epoksydowe wymagają wygrzewania (np. 1-2 godziny w 60-80°C) dla osiągnięcia maksymalnej wytrzymałości.

2. Montaż za pomocą śrub lub wpustów

Magnesy ferrytowe mogą być mocowane za pomocą śrub, jeśli posiadają odpowiednie otwory. Jest to metoda mechanicznie wytrzymała, ale wymaga precyzyjnego wykonania otworów w magnesie (co jest procesem skomplikowanym ze względu na kruchość) oraz zastosowania podkładek sprężystych, aby zapobiec pęknięciom spowodowanym naprężeniami od śrub. Zawsze stosuj odpowiedni moment dokręcania, aby nie przekroczyć wytrzymałości ferrytu na ściskanie.

3. Osadzanie w obudowach ferromagnetycznych

Często magnesy ferrytowe są osadzane w obudowach ze stali lub innego materiału ferromagnetycznego. Obudowy te nie tylko chronią magnes mechanicznie, ale także koncentrują i kierują strumień magnetyczny, zwiększając efektywność całego układu. Montaż w obudowie często odbywa się przez klejenie lub z użyciem mechanicznego zacisku.

Konsekwencje: Obudowy ferromagnetyczne mogą znacząco zwiększyć siłę pola w pożądanym kierunku, ale mogą też powodować rozmagnesowanie magnesu, jeśli konstrukcja obudowy prowadzi do powstania pola rozmagnesowującego. Projektując takie układy, zawsze konsultuj się ze specjalistami lub przeprowadź symulacje.

Ochrona magnesów ferrytowych: zabezpieczenie przed korozją i wilgocią

Choć magnesy ferrytowe są naturalnie odporne na korozję w porównaniu do magnesów neodymowych, długotrwałe narażenie na wilgoć, kondensację lub agresywne środowiska chemiczne może prowadzić do degradacji powierzchni i pogorszenia właściwości mechanicznych. Aby zapewnić im długowieczność, rozważ następujące metody ochrony:

• Powłoki ochronne: Aplikacja powłok epoksydowych, poliuretanowych lub parylenowych może stworzyć barierę fizyczną chroniącą przed wilgocią i czynnikami chemicznymi. Wybieraj powłoki, które nie wpływają negatywnie na właściwości magnetyczne i mają dobrą adhezję do ferrytu.
• Hermetyczne obudowy: Zamknięcie magnesu w hermetycznej obudowie (np. z tworzywa sztucznego lub nierdzewnej stali) to najbardziej skuteczna metoda ochrony przed wilgocią i środowiskiem. Upewnij się, że obudowa jest szczelna, a materiał obudowy jest nieferromagnetyczny, jeśli nie chcesz wpływać na dystrybucję pola.
• Kontrolowane środowisko pracy: Tam, gdzie to możliwe, utrzymuj niską wilgotność względną i stabilną temperaturę w otoczeniu magnesu.

Kruchość ferrytu i techniki ograniczające uszkodzenia: jak unikać pęknięć?

Ferryt jest materiałem ceramicznym, co oznacza, że jest twardy, ale jednocześnie kruchy. Pęknięcia mogą pojawić się podczas obróbki, montażu lub nawet w wyniku wibracji podczas eksploatacji. Aby temu zapobiec, stosuję następujące techniki:

• Ostrożne obchodzenie się: Zawsze używaj rękawiczek i staraj się nie upuszczać magnesów. Unikaj zderzeń magnesów ze sobą lub z twardymi powierzchniami. Duże magnesy transportuj w specjalnych opakowaniach z wkładkami amortyzującymi.
• Obróbka mechaniczna: Jeśli potrzebna jest obróbka (szlifowanie, cięcie, wiercenie), zawsze wykonuj ją na mokro, z dużą ilością chłodziwa i przy niskich obrotach/posuwie. Używaj narzędzi diamentowych. Pamiętaj, że obróbka magnesów to proces specjalistyczny i najlepiej zlecić go dostawcom magnesów.
• Unikanie punktowych naprężeń: Podczas montażu, zwłaszcza z użyciem śrub, zawsze stosuj podkładki rozkładające nacisk. Unikaj mocowania, które koncentruje siły w jednym punkcie. W przypadku klejenia, zapewnij równomierną grubość spoiny.
• Zaokrąglanie krawędzi: Ostre krawędzie są najbardziej podatne na wyszczerbienia i pęknięcia. Jeśli to możliwe, projektuj magnesy z delikatnie zaokrąglonymi krawędziami lub sfazuj je.

Dobór grade'ów materiałowych i gradacji termoodpornej do aplikacji: odpowiedni materiał do aplikacji

Magnesy ferrytowe dostępne są w różnych gatunkach, które różnią się parametrami magnetycznymi i odpornością na temperaturę. Wybór odpowiedniego gatunku (grade'u) ma kluczowe znaczenie dla optymalizacji kosztów i wydajności.

• Gatunki ferrytów twardych: Najczęściej spotykane gatunki anizotropowe to Y25, Y30, Y35, C5, C8, C12. Oznaczają one wyższe właściwości magnetyczne (szczególnie BHmax i Br) niż ferryty izotropowe (np. Y10T, C1). Wyższe gatunki oferują lepszą wydajność, ale są droższe.
• Ferryty izotropowe (np. Y10T, C1): Mogą być magnesowane w dowolnym kierunku, ale ich parametry są niższe. Dobrze sprawdzają się w prostych zastosowaniach niewymagających dużych sił magnetycznych.
• Ferryty anizotropowe (np. Y25, Y30, Y35, C5, C8, C12): Są magnesowane w preferowanym kierunku w procesie produkcji, co znacząco poprawia ich właściwości magnetyczne w tym kierunku. Są wyborem domyślnym dla większości wymagających aplikacji.
• Gradacja termoodporna: W przypadku pracy w podwyższonych temperaturach należy zwrócić uwagę na specyfikację temperatury maksymalnej dla danego gatunku. Niektóre gatunki ferrytów są specjalnie zoptymalizowane do pracy w wyższych temperaturach, zachowując stabilność właściwości magnetycznych.

Praktyczna rada: Rozważając dobór gatunku, zawsze dokonaj analizy koszt-efekt. Czy wyższa wydajność droższego gatunku jest rzeczywiście niezbędna do spełnienia wymagań Twojej aplikacji, czy też tańszy gatunek o nieco niższych parametrach również wystarczy? Czasem minimalne obniżenie wymagań może przynieść znaczące oszczędności.

Wytyczne projektowe magnesów ferrytowych: optymalizacja systemu magnetycznego

Skuteczne wykorzystanie magnesów ferrytowych wymaga nie tylko doboru odpowiedniego magnesu, ale także zaprojektowania całego systemu magnetycznego w sposób optymalny. Oto kluczowe wytyczne, które pomogą Ci osiągnąć maksymalną wydajność:

• Rozkład strumienia magnetycznego: Zawsze dąż do tego, aby strumień magnetyczny był skoncentrowany w obszarze, gdzie jest najbardziej potrzebny. Elementy ferromagnetyczne (np. jarzma, rdzenie) mogą efektywnie kierować i kształtować pole. Symulacje FEA są tu nieocenione.
• Szczeliny powietrzne: Szczeliny powietrzne w obwodzie magnetycznym (np. między magnesem a czujnikiem, lub między statorem a wirnikiem) mają ogromny wpływ na siłę pola. Im mniejsza szczelina, tym silniejsze pole w punkcie pracy. Zawsze minimalizuj szczeliny do technicznie możliwego minimum, biorąc pod uwagę tolerancje montażowe i ruchome części.
• Interakcje ze stalą (materiałami ferromagnetycznymi): Stal i inne materiały ferromagnetyczne mogą wzmocnić pole magnetyczne, ale także spowodować jego ucieczkę lub, w niekorzystnych konfiguracjach, rozmagnesowanie magnesu. Projektując obwód, upewnij się, że elementy stalowe są strategicznie rozmieszczone, aby wspierać, a nie osłabiać pole magnesu. Unikaj "zwierania" obwodu magnetycznego w sposób, który by rozpraszał strumień z dala od obszaru roboczego.

Procedury testowe magnesów ferrytowych: weryfikacja działania i trwałości

Aby upewnić się, że Twoje magnesy ferrytowe działają zgodnie z oczekiwaniami i wytrzymają warunki eksploatacji, konieczne jest przeprowadzenie odpowiednich testów. Poniżej przedstawiam procedury, które pozwalają na dokładną weryfikację ich właściwości.

Jak weryfikować poprawność działania: Pamiętaj, że zawsze możesz zlecić specjalistyczne testy certyfikowanym laboratoriom lub, w przypadku większych serii, zainwestować w własne urządzenia pomiarowe.

• Pomiar krzywej histerezy magnetycznej: Jest to fundamentalny test, który dostarcza pełnych informacji o właściwościach magnetycznych magnesu (Br, Hcb, Hcj, BHmax). Wykonuje się go za pomocą histerezografu. Pozwala to na porównanie rzeczywistych parametrów z danymi katalogowymi i upewnienie się, że otrzymane magnesy spełniają specyfikację.
• Pomiar spadku remanencji z temperaturą: Ten test polega na pomiarze remanencji (Br) magnesu w różnych temperaturach roboczych. Umieść magnes w komorze klimatycznej i mierz jego pole magnetyczne za pomocą teslametru lub gausomierza w rosnących krokach temperaturowych. Monitoruj, czy spadek Br mieści się w dopuszczalnych limitach dla danego gatunku. Zbyt duży spadek może wskazywać na niewłaściwy gatunek lub ryzyko trwałego rozmagnesowania.
• Testy odporności na wibracje: W aplikacjach narażonych na wibracje (np. w motoryzacji, maszynach przemysłowych) magnesy muszą zachować swoją integralność mechaniczną i magnetyczną. Zmontowany układ z magnesem poddaj testom wibracyjnym zgodnie z normami branżowymi (np. test sinusoidalny, losowy, wstrząsy). Po teście sprawdź integralność mechaniczną (pęknięcia, odspojenia) i ponownie zmierz pole magnetyczne, aby wykryć ewentualne rozmagnesowanie.
• Testy odporności na cykle temperaturowe: W środowiskach o zmiennej temperaturze, magnesy mogą być narażone na naprężenia termiczne. Test polega na cyklicznym podgrzewaniu i chłodzeniu magnesu (lub całego komponentu) w określonym zakresie temperatur. Po wielu cyklach (np. 100-500) sprawdź parametry magnetyczne i mechaniczne.

Zabezpieczenia mechaniczne i środki BHP: bezpieczny montaż i eksploatacja

Praca z magnesami, choć zazwyczaj bezpieczna, wymaga przestrzegania pewnych zasad, zwłaszcza jeśli chodzi o ich kruchość i potencjalne ryzyko przyciągania. Dbając o bezpieczeństwo, chronisz nie tylko pracowników, ale i same magnesy.

• Osłony krawędzi i zabezpieczenia przed uszkodzeniami: W przypadku dużych magnesów lub tych, które są narażone na uderzenia, zastosuj osłony mechaniczne (np. obudowy z tworzywa sztucznego, metalowe ramki), które ochronią krawędzie przed wyszczerbieniem. Tam, gdzie magnesy są montowane w zagłębieniach (wpustach), upewnij się, że są one precyzyjnie wykonane, aby nie generować naprężeń punktowych.
• Środki ochrony indywidualnej (PPE): Przy pracy z magnesami, zwłaszcza podczas obróbki lub montażu, zawsze używaj okularów ochronnych, aby chronić oczy przed odpryskami. Rękawice ochronne (o ile nie utrudniają manipulacji) mogą pomóc w chwytaniu i ochronie przed ostrymi krawędziami.
• Kontrola przed oddaniem do eksploatacji:
• Testy przyczepności kleju: Jeśli magnesy są klejone, wykonaj testy niszczące (np. test odrywania lub ścinania) na próbkach kontrolnych, aby zweryfikować jakość spoiny klejowej. Możesz także wykonać test siły przyciągania gotowego elementu.
• Inspekcje wizualne i okresowe: Przed oddaniem urządzenia do eksploatacji, dokładnie sprawdź wszystkie magnesy pod kątem pęknięć, odprysków lub innych uszkodzeń mechanicznych. W trakcie eksploatacji regularnie przeprowadzaj inspekcje okresowe, zwłaszcza w środowiskach agresywnych lub narażonych na wibracje. Poszukaj oznak korozji, pęknięć lub przemieszczeń.

Stosując się do powyższych wskazówek, możesz znacznie zwiększyć niezawodność i wydajność swoich systemów opartych na magnesach ferrytowych. Pamiętaj, że każdy projekt jest unikalny, dlatego zawsze warto dogłębnie analizować wymagania aplikacji i dobierać rozwiązania z uwzględnieniem wszystkich czynników.
