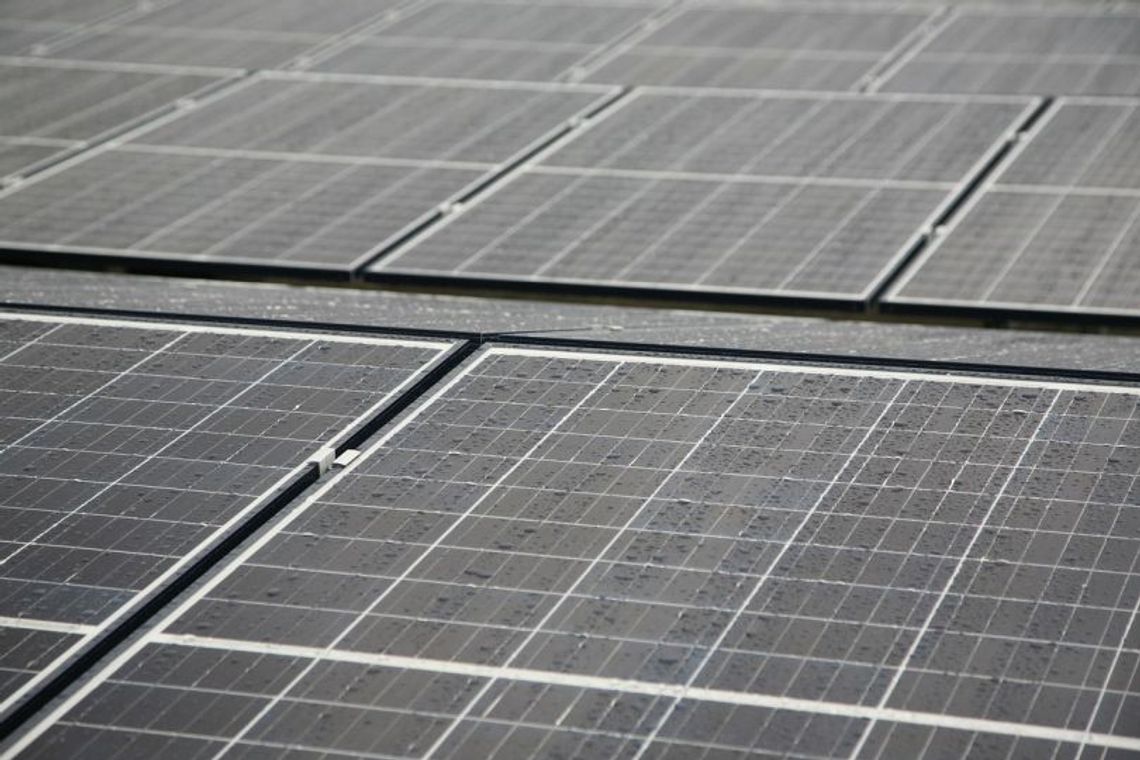

Zabezpieczenie instalacji fotowoltaicznej – dlaczego jest tak ważne?

Czym jest instalacja PV i jakie zagrożenia jej towarzyszą?

Instalacja fotowoltaiczna (PV) to kompletny system urządzeń, które przekształcają energię promieniowania słonecznego w energię elektryczną. Aby działała niezawodnie i bezpiecznie, każdy z jej elementów musi być odpowiednio dobrany i zabezpieczony. Prawidłowo zaprojektowany system nie tylko zwiększa wydajność produkcji energii, ale także minimalizuje ryzyko awarii i pożaru.

Podstawowe elementy instalacji fotowoltaicznej

• Panele fotowoltaiczne – serce instalacji, generujące prąd stały (DC). Wymagają zastosowania ograniczników przepięć oraz bezpieczników topikowych, które chronią przed prądami zwrotnymi i skutkami wyładowań atmosferycznych.
• Falownik (inwerter) – przekształca prąd DC w AC wykorzystywany w sieci budynku. Należy go zabezpieczyć wyłącznikami nadprądowymi, różnicowoprądowymi oraz przeciwprzepięciowymi po stronie AC.
• Okablowanie DC i AC – odpowiada za bezpieczny przesył energii między modułami, falownikiem i siecią. Powinno być wykonane z przewodów o odpowiednim przekroju, odpornych na wysokie temperatury i promieniowanie UV, z zachowaniem właściwego uziemienia i izolacji.
• Rozdzielnice DC/AC – miejsce, w którym montuje się kluczowe zabezpieczenia instalacji PV. Muszą posiadać odpowiednią klasę szczelności (minimum IP65) i być odporne na działanie czynników atmosferycznych.

Każdy z tych komponentów jest narażony na czynniki zewnętrzne i wewnętrzne, które mogą prowadzić do uszkodzeń lub trwałej utraty sprawności systemu.

Do najczęstszych zagrożeń dla instalacji PV należą:

• Przepięcia – spowodowane wyładowaniami atmosferycznymi lub zakłóceniami w sieci. Nawet odległe uderzenie pioruna może indukować napięcia niszczące falownik lub panele.
• Zwarcia i przeciążenia – powstające w wyniku uszkodzeń kabli, błędów montażowych lub wad komponentów. W ich zapobieganiu kluczową rolę odgrywa właściwy dobór zabezpieczeń nadprądowych.
• Uszkodzenia mechaniczne – takie jak pęknięcie modułów czy przetarcie izolacji przewodów, mogące skutkować prądami upływowymi.
• Ekstremalne warunki atmosferyczne – silny wiatr, grad, intensywne opady i wysokie temperatury, które obciążają konstrukcję i elementy elektryczne.
• Pożary i prądy zwrotne – wynikające z niewłaściwego montażu, błędnego doboru zabezpieczeń lub zaniedbań serwisowych.

Zrozumienie tych zagrożeń i zastosowanie odpowiednich zabezpieczeń – zarówno po stronie DC, jak i AC – to klucz do stworzenia skutecznego schematu zabezpieczenia fotowoltaiki. Dzięki temu system PV może pracować bezpiecznie, efektywnie i niezawodnie przez wiele lat.

Schemat zabezpieczenia fotowoltaiki – jak zaprojektować bezpieczną instalację?

Odpowiednio zaplanowany schemat zabezpieczenia fotowoltaiki stanowi fundament niezawodnego i bezpiecznego systemu PV. Obejmuje on zestaw urządzeń i rozwiązań technicznych, które chronią instalację przed uszkodzeniem, a użytkowników – przed skutkami awarii. Podstawą skutecznego zabezpieczenia jest rozdzielenie ochrony na dwie sekcje: po stronie prądu stałego (DC) oraz po stronie prądu przemiennego (AC). W każdej z nich stosuje się inne elementy ochronne, dopasowane do parametrów pracy. Najważniejsze komponenty to:

• ograniczniki przepięć SPD – montowane zarówno po stronie DC, jak i AC, zabezpieczają przed przepięciami spowodowanymi wyładowaniami atmosferycznymi lub niestabilnością sieci,
• wyłączniki nadprądowe – chronią system przed skutkami przeciążeń i zwarć,
• wyłączniki różnicowoprądowe – eliminują ryzyko porażenia prądem i pożaru,
• rozłączniki izolacyjne – umożliwiają szybkie odłączenie obwodu w sytuacjach awaryjnych.

Właściwy dobór zabezpieczeń nadprądowych powinien być zawsze poprzedzony analizą prądów roboczych i zwarciowych w poszczególnych sekcjach instalacji. Zbyt niska wartość zadziałania może powodować niepotrzebne przerwy w pracy systemu, natomiast zbyt wysoka – doprowadzić do uszkodzeń sprzętu. Prawidłowo zaprojektowany schemat zabezpieczeń nie tylko chroni instalację PV, lecz także zwiększa jej efektywność oraz zgodność z normami PN-EN 62305 i IEC 62548. Tym należy się zająć już na etapie zakupu elementów, by mieć pewność, że całość instalacji będzie nie tylko skuteczna, ale też bezpieczna. Warto skorzystać z pomocy specjalistów, np. solvolte-sklep.pl, którzy zapewniają fachowe doradztwo.

Zabezpieczenie PPOŻ w instalacjach fotowoltaicznych

Wraz z rozwojem branży OZE, coraz większy nacisk kładzie się na zabezpieczenie PPOŻ fotowoltaika, które stanowi dziś obowiązkowy element każdej instalacji o mocy powyżej 6,5 kW. Wynika to z przepisów prawa budowlanego oraz zaleceń Państwowej Straży Pożarnej. Celem zabezpieczenia przeciwpożarowego jest minimalizacja ryzyka zapłonu instalacji oraz umożliwienie służbom ratowniczym bezpiecznego działania w przypadku pożaru budynku. Kluczową rolę odgrywają tutaj wyłączniki przeciwpożarowe DC, które automatycznie odcinają dopływ prądu z paneli PV w razie pożaru lub awarii, systemy kontroli temperatury i napięcia, wykrywające niebezpieczne zjawiska w obwodach DC. Istotne jest również odpowiednie oznaczenie instalacji, zgodne z normą PN-HD 60364-7-712 – ułatwiające strażakom lokalizację i odłączenie obwodu PV.

Jakie bezpieczniki do paneli fotowoltaicznych?

Dobór odpowiednich bezpieczników to jeden z najczęściej bagatelizowanych, a zarazem najważniejszych aspektów ochrony systemu PV. W zależności od mocy i konfiguracji instalacji stosuje się różne typy zabezpieczeń topikowych i nadprądowych. Podstawową zasadą jest stosowanie bezpieczników przystosowanych do pracy z prądem stałym (DC), które są odporne na wysokie napięcia i zapewniają szybkie zadziałanie w razie przeciążenia. Dobierając bezpieczniki do paneli fotowoltaicznych, należy kierować się nie tylko mocą systemu, ale również parametrami określonymi przez producenta modułów – w tym maksymalnym prądem wstecznym i dopuszczalnym napięciem pracy. Najczęściej wybierane są:

• bezpieczniki topikowe DC – chronią poszczególne stringi paneli przed skutkami zwarć i prądów wstecznych,
• bezpieczniki nadprądowe AC – montowane za falownikiem, zabezpieczają stronę prądu przemiennego,
• wkładki topikowe PV – projektowane specjalnie dla instalacji fotowoltaicznych, o wysokiej zdolności wyłączania (zwykle 1000–1500 V DC).

Wybór odpowiednich zabezpieczeń instalacji PV

Prawidłowy dobór zabezpieczeń instalacji PV to proces wymagający precyzji i znajomości norm branżowych. Odpowiedni zestaw ochronny powinien uwzględniać zarówno warunki środowiskowe, jak i charakterystykę techniczną systemu. Podczas projektowania systemu należy wziąć pod uwagę moc i napięcie instalacji, typ falownika (stringowy, mikrofalownik, hybrydowy), długość przewodów oraz ich przekrój, lokalizację systemu (dach, grunt, konstrukcja wolnostojąca), zagrożenia atmosferyczne (szczególnie w obszarach o dużej aktywności burzowej). Dobór zabezpieczeń nadprądowych, przepięciowych i odgromowych powinien być zgodny z normami PN-HD 60364-7-712, PN-EN 62305 oraz IEC 62548. Dodatkowo każda instalacja o mocy powyżej 6,5 kW wymaga uzgodnienia projektu z rzeczoznawcą ds. przeciwpożarowych i zgłoszenia do Państwowej Straży Pożarnej. Dzięki prawidłowemu doborowi zabezpieczeń inwestor zyskuje nie tylko bezpieczeństwo, ale również pewność, że instalacja PV spełnia wszystkie wymogi formalne i techniczne.

Monitorowanie i konserwacja – klucz do długowieczności instalacji

Zabezpieczenie systemu fotowoltaicznego nie kończy się na etapie montażu. Równie istotna jest jego stała kontrola i konserwacja. Regularny monitoring pozwala na szybkie wykrycie usterek, spadków wydajności lub problemów z zasilaniem. W nowoczesnych instalacjach wykorzystuje się systemy zdalnego nadzoru, które umożliwiają bieżące śledzenie

• pracy falownika,
• poziomu napięcia i prądu w stringach,
• temperatury modułów,
• ewentualnych błędów i alarmów.

Oprócz automatycznego monitoringu zaleca się przeprowadzanie okresowych przeglądów technicznych – minimum raz w roku. Obejmują one kontrolę połączeń elektrycznych, stanu izolacji przewodów, skuteczności działania wyłączników i ograniczników przepięć. Systematyczna konserwacja to najlepsze uzupełnienie ochrony technicznej. Dzięki niej instalacja PV zachowuje pełną sprawność przez dekady, a ryzyko pożarów czy awarii jest zredukowane do minimum.

Bezpieczna i trwała instalacja PV to nie tylko dobre panele i falownik, ale przede wszystkim odpowiednio zaprojektowany schemat zabezpieczenia fotowoltaiki. Obejmuje on dobór właściwych bezpieczników, ograniczników przepięć, rozłączników i zabezpieczeń przeciwpożarowych. Każdy etap – od projektu po eksploatację – powinien być prowadzony zgodnie z obowiązującymi normami i dobrymi praktykami branżowymi. Tylko wtedy zabezpieczenia instalacji PV zapewnią pełną ochronę zarówno urządzeń, jak i użytkowników. Profesjonalny montaż, certyfikowane komponenty oraz regularna konserwacja sprawiają, że fotowoltaika staje się inwestycją nie tylko ekologiczną, ale i bezpieczną – gotową do pracy przez wiele lat w każdych warunkach.
